SYN3102A型低相噪銣原子鐘頻率標準
收藏
編號 ： SYN3102A20190702
規格 ： 模塊
材質 ： 鋁合金
顏色 ： 銀色
品牌 ： 同步天下
型號 ： SYN3102A
銷量 ： 22
價格面議 ： ￥****
產品保證
廠家直銷
正品保證
超長質保
無憂售后
以舊換新
高性價比
銣鐘詳解

產品概述

SYN3102A型低相噪銣原子鐘頻率標準采用小尺寸封裝，直流供電，只需要6分鐘即可以快速鎖定，采用先進的濾波技術實現較高的二三次諧波抑制，去除各種環境影響實現超低的相位噪聲和優秀的雜波抑制，具有簡易的數字頻率調節功能，只需要通過串口發送指令即可以實現精密準確度調節，鎖定指示燈更是方便用戶判斷銣鐘工作狀態。

最重要的一項功能就是實現高精度馴服功能，只需要外部輸入1PPS信號即可以實現高精度馴服功能，當斷開外部參考時具有超高的保持能力，銣原子頻率標準

產品功能

1)提供1路超低相噪的10MHz正弦信號；

2)可通過串口數字調節頻率準確度；

3)1PPS輸入輸出同步馴服功能；

產品特點

a)6分鐘鎖定，超低相位噪聲；

銣鐘

b)低諧波，低雜散；

c)小體積，超低老化率。

典型應用

1)精密時間頻率基準；

2)科研院所、電信等精密測量行業。

技術指標

輸出信號

10MHz

路數

1路

波形

正弦

輸出幅度

≥5dBm（默認7dBm可選更小幅度）

頻率準確度

優于5E-11（出廠設置）

物理接口

SMA

頻率穩定度

≤2E-11/1s;≤1E-11/10s;

≤3E-12/100s;

相位噪聲

≤-130dBc/Hz(10Hz)

≤-140dBc/Hz(100Hz)

≤-150dBc/Hz(1KHz)

≤-155dBc/Hz(10KHz)

重現性

±5E-11(72小時)

老化率

＜±5E-11/月，＜±1E-9/10年

諧波

≤-50dBc（可選更低諧波）

雜散

≤-90dBc

1PPS輸入輸出(選件)

電平

TTL 5V

有效沿

上升沿

同步精度

10ns

數字調節頻率

范圍

±2E-9

最小步進

1E-12

串行通信

接口協議

RS232C

物理接口

DB9母頭

波特率

9600

環境特性

工作溫度

-20℃～＋60℃

相對濕度

≤90%（40℃）

存儲溫度

-40℃～＋80℃

供電電源

直流24V±10%，開機功率小于30W，穩定后功率15W

機箱尺寸

150*135*75mm

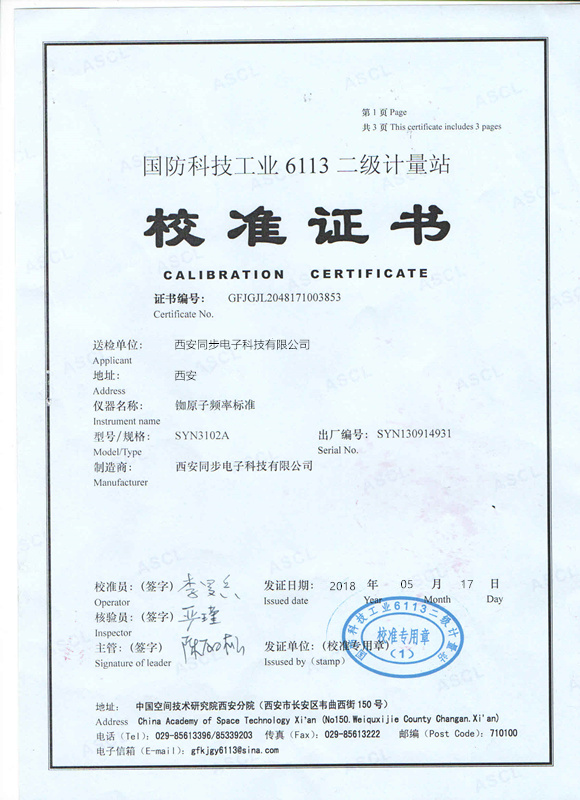

檢測證書：





產品分類：頻率標準

銣鐘文件下載
SYN3102A型低相噪銣原子鐘頻率標準.pdf
186.65KB下載
