產品概述

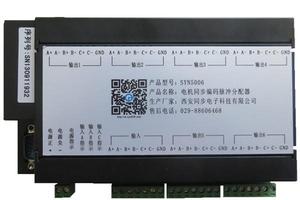

SYN5006-II型電機同步編碼脈沖分配器是西安同步電子科技有限公司精心設計、自行研發生產的一款編碼信號脈沖信號轉換設備，將編碼脈沖信號進行同步轉換分配，向用戶提供2路可以遠距離傳輸的脈沖信號，可應用于電機同步控制、印刷、印染等編碼器信號分多路的場合。
關鍵詞：編碼器信號轉換器，差分信號轉單端信號，脈沖信號放大器
產品功能
1) 1路NPN或者HTL/TTL/422差分編碼脈沖輸入（如需NPN輸入需與廠家提前說明）；
2) 可定制輸入電壓幅度（比如5V TTL脈沖輸入轉24V或者其他電平轉換等）；
3) 2路HTL/TTL/422差分編碼脈沖信號輸出。
產品特點
a) 功耗小，可靠性高；
b) 可長期連續穩定工作；
c) 具有抖動小、隔離度高。
典型應用
1) 電機同步控制；
2) 印刷、印染等編碼器信號分多路的場合；
3) 增量式編碼器分配或測量系統。
技術指標
輸入信號 | 編碼脈沖信號 | 路數 | 1路 |
最大頻率 | 差分最大2MHz，單端最大100KHz |
電平 | RS422/TTL/HTL（可選NPN） |
物理接口 | 鳳凰端子 |
輸出信號 | 編碼脈沖信號 | 路數 | 2路 |
頻率 | 與輸入相同 |
電平 | 5V～30V(差分/單端輸出) |
電流 | 30mA |
時延 | <700ns |
環境特性 | 工作溫度 | -20℃～＋50℃ |
相對濕度 | ≤90%（40℃） |
存儲溫度 | -30℃～＋70℃ |
供電電源 | 5V-30v dc，功率小于5W |
機箱尺寸 | 179 x 116 x 48 mm（長x寬x高） |
安裝尺寸 | 標準導軌安裝175 x 50 mm（長x寬） |
選件 | 根據客戶要求定做類似產品 |
相關產品選型指南
型號 | 輸入信號 | 輸出信號 | 特色 | 其他 |
SYN5002型脈沖分配器 | 1PPS～1MPPS脈沖 | 14路脈沖 | 可靠性高 | 1U，19″（上機架） AC220V,30W |
SYN5004型頻標分配器 | 1路10MHz | 14路正弦 | 低相噪 | 1U，19″（上機架） AC220V,30W |
SYN5006型電機同步編碼脈沖分配器 | ABZ三相輸入 | 4路ABZ三相輸出,最多輸出14路 | 可靠性高，配置靈活 | 179 x116x48 mm（長x寬x高） DC5-30V |
SYN5006-II型電機同步編碼脈沖分配器（一分二） | ABZ三相輸入 | 2路ABZ三相輸出 | 可靠性高，配置靈活 | 179 x116x48 mm（長x寬x高） DC5-30V |
SYN5007A型差分轉集電極模塊 | 差分輸入 | 集電極輸出 | 性價比高 | 模塊（125x70x30mm） 5V-30v dc |
SYN5007B型集電極轉差分模塊 | 集電極輸入 | 差分輸出 | 可靠性高 | 模塊（125x70x30mm） 5V-30v dc |
SYN5008A型GPS有源分配器 | 1路GPS | 8路GPS輸出 | 抗干擾 | 1U，19″（上機架） AC220V,30W |
SYN5008B型GPS北斗雙模有源分配器 | 1路GPS北斗 | 8路GPS北斗輸出 | 抗干擾 | 1U，19″（上機架） AC220V,30W |
SYN5008C型GPS有源分配模塊 | 1路GPS | 2路GPS輸出 | 抗干擾 | 模塊（71x51x16.5mm） DC5V |
SYN5008E型GPS北斗雙模有源分配模塊 | 1路GPS北斗 | 2路GPS北斗輸出 | 抗干擾 | 模塊（71x51x16.5mm） DC5V |
選件 | 定做天線電纜（50米、80米、100米等），擴展輸出路數，根據客戶要求定做類似產品。定制寬溫度范圍的產品，根據客戶要求定做類似產品，各產品特性具體參照相關宣傳資料。 |
