醫院時鐘系統安裝配置注意事項

時鐘系統即子母鐘系統，主要用于醫院，學校，機場，車站，工廠，電站等場合，既要滿足前端原有客戶端時間同步的問題，又要同時滿足現有環境中時間的直觀顯示問題，而配置的一套設備。

目前時鐘系統應用，一般是以網絡架構或者總線架構兩種形式的時鐘系統同步鏈接方式為主。首先簡單說明一下總線架構，目前總線架構在應用系統中，一般只是指前端母鐘和子鐘之間總線的同步問題，往往整個系統的配置包括GNSS衛星天線，衛星接收裝置，中心母鐘，時碼分配器，NTP時間服務器，網絡交換機和電子時鐘等設備。中心母鐘前端設備負責時間源的傳輸，中心母鐘通過時碼分配器給電子時鐘提供標準的時間信息，同時給NTP時間服務器提供標準的時間信息，NTP時間服務器通過交換機鏈路給系統內的網絡設備提供標準的時間信息。

對于以網絡架構為主的時鐘系統，整個系統中的所有鏈路都通過網線進行連接，中心母鐘通過網絡給系統內的客戶端設備提供時間統一，同時也通過網絡給系統內的電子時鐘提供標準的時間信息。無論是總線架構，還是網絡架構的時鐘系統，如系統內有其他不同授時鏈接的客戶端設備時，中心母鐘需配備對應的授時接口，以滿足整個時鐘系統中整體的時間統一要求。

時鐘系統的安裝因涉及到弱電走線等部分，需要特殊說明一下，一般項目現場在前期弱電部分已經將空調，電梯井，網絡等線纜布置完成才會開始后期的系統經常工作。對于這一塊建議客戶若整個系統已經確定下來，請聯系廠家提前訂貨GNSS衛星天線，根據現場機房到外面開闊地的距離確定合適的尺寸，進行線纜的布置，以免后期產生無法布線或走線困難等問題。

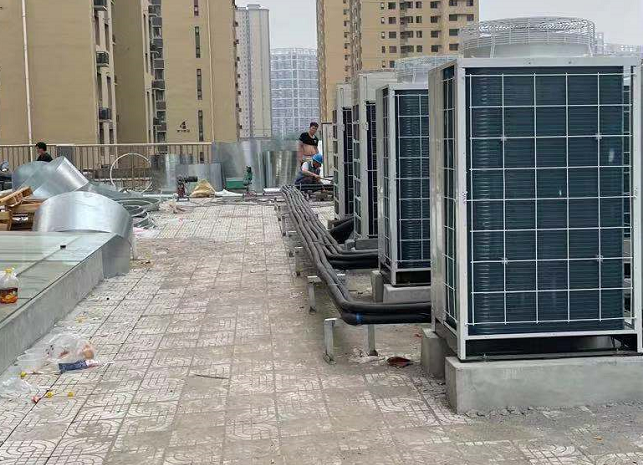

GNSS衛星天線一般建議架設到樓頂或其他無遮擋的空曠位置，如上圖的項目現場考察中，雖然四周都有高樓環繞，但此處3層平頂的空間足夠大，可忽略周圍遮擋的影響，天線在前期布置工作中可以直接從樓上位置引出，以滿足后期工作需求。

對時鐘系統中衛星接收機，中心母鐘，時碼分配器，NTP服務器等無論那種架構，對這類設備的安裝，直接考慮上機架就可以，這類設備往往都是設計的標準上機架的大小，具體預留空間高度以設備尺寸為準，具體安裝不再多說，如下圖所示：

時鐘系統中對電子時鐘的安裝，一般分為壁掛或者吊掛兩種，壁掛一般選擇單面時鐘，吊裝主要以雙面時鐘的吊裝為主。壁掛安裝方式中，對指針式子鐘和數顯式子鐘的安裝也略有不同，指針式電子時鐘的安裝在后面板往往配有一個固定孔，壁面以固定孔為中心固定掛置即可，數顯式的安裝一般在上側配有懸掛孔，需以子鐘的上里面兩孔為固定中心進行懸掛才可，具體如下圖：

對于雙面子鐘的懸掛問題，往往也是以子鐘上部中心位置兩點為懸掛點，一般布置在大廳，樓道等位置，具體安裝方式如下圖：

對于這一塊的安裝一般工程上要求盡可能的美觀，可選擇通過鏈條或者套管等方式對線纜進行包裝，或者以頂部遮擋為主，進行懸掛，如圖所示：

對于時鐘系統的配置方面，前端設備的配置往往包含了線纜的鏈接，和網絡的配置，對于線纜鏈接只需要按照說明進行操作即可，網絡配置需要對前端網絡授時設備的IP地址和網關進行修改，需要配置在現有網絡的可通網絡內，操作方式往往比較簡單，在配置時可用網線和計算機設備直連，在同一網段內快速完成母鐘的配置，具體如下圖所示：

電子時鐘的配置一般分為兩種情況下，一種是在未安裝前的配置，一種是子鐘已經安裝完成的配置。對于未安裝前的配置，可以直接通過每臺電子時鐘和計算機直連的情況，通過對應的軟件對子鐘進行配置，逐臺完成，為保證子鐘后期安裝的控制，可在配置時同時對子鐘進行編號，并對每臺子鐘進行標記，安裝位置時記錄，方便后期的統一管理，如下圖所示：

對已經安裝的電子時鐘時，最簡單的方式是通過交換機連接，用配置軟件統一搜索所有子鐘的IP地址，進行注意修改完成，但是這種配置的弊端是后期管理無法確定相對應子鐘所在的位置。所以在線纜布置時，需要對每臺子鐘引到機房的線纜進行標記，方便后期修改時的控制，及前期配合后期，具體如下圖所示：

在電子時鐘配置過程中，對于部分現場，前期的線纜安裝過程中未對具體的子鐘進行標記，導致后期配置過程中在大量的線纜中無發找到對應的鏈接配置方式，面對這種情況可以應用項目上的型號探測器等完成整個數據鏈的對應，類比如圖所示：

對于時鐘系統的安裝配置問題就分享到這里，具體項目中的問題可根據實際情況分析解決。對于總線鏈路的時鐘系統和網絡鏈路的時鐘系統，目前市場上主要還是以網絡的為主，其更滿足現代應用環境的實際需要，同時后期拓展，鏈內拓展也更加方便，更符合發展需求。
